W operacjach dźwignicowych często występuje konflikt wymagań: potrzebujemy maksymalnej wytrzymałości osprzętu, ale jednocześnie minimalnej masy własnej (ułatwiającej manipulację przez operatorów) oraz delikatności wobec podnoszonych obiektów. Stalowe zawiesia linowe świetnie radzą sobie z wytrzymałością, ale są ciężkie i mogą zarysować lakierowane powierzchnie. Łańcuchy stalowe są niezniszczalne, ale jeszcze cięższe i twarde. Gdzie znaleźć równowagę?

Odpowiedź to zawiesia wężowe – osprzęt tekstylny łączący spektakularny stosunek udźwigu do wagi własnej (zawiesie 3-tonowe waży około 1 kg) z miękkością chroniącą delikatne powierzchnie ładunków. Od transportu jachtów (gdzie zarysowanie lakieru to katastrofa finansowa) przez podnoszenie lakierowanych maszyn przemysłowych, po operacje z precyzyjnymi konstrukcjami stalowymi – zawiesia wężowe stały się standardem wszędzie tam, gdzie liczy się nie tylko siła, ale też finezja.

Zawiesia wężowe, znane również jako kołowe, to osprzęt o obwodzie zamkniętym produkowany zgodnie z normą PN-EN 1492-2. Ich największą zaletą jest wysoki stosunek udźwigu do wagi własnej (zawiesie 10t waży około 3 kg) oraz miękkość, która zapobiega uszkodzeniom podnoszonych przedmiotów. Kolor rękawa zawiesia ściśle określa jego dopuszczalne obciążenie robocze (WLL), np. kolor fioletowy to 1 tona, zielony 2 tony, żółty 3 tony, szary 4 tony, czerwony 5 ton, brązowy 6 ton, niebieski 8 ton i pomarańczowy 10 ton.

Konstrukcja kołowa – sekret wytrzymałości zawiesi wężowych

Dlaczego rdzeń poliestrowy jest tak skuteczny w przenoszeniu ogromnych ciężarów? Poliester (PES – polyester) to włókno syntetyczne o wyjątkowej wytrzymałości na rozciąganie – pojedyncze włókno ma wytrzymałość porównywalną ze stalą przy ułamku jej gęstości. Zawiesia poliestrowe wężowe składają się z tysięcy takich włókien ułożonych równolegle wewnątrz rękawa, co oznacza, że obciążenie jest rozłożone równomiernie na całą szerokość zawiesia. To zupełnie inna filozofia niż przy linach stalowych, gdzie druty są skręcone – tutaj włókna pracują w prostej linii, maksymalizując ich siłę.

Konstrukcja zamknięta (kołowa) zawiesia to kolejny element przewagi. W przeciwieństwie do zawiesi pasowych (płaskich taśm z oczkami na końcach), zawiesie wężowe jest zamkniętym pierścieniem – rdzeń poliestrowy jest ciągły, bez szwów czy złączy, które mogłyby stanowić słabe punkty. Etykieta informacyjna jest przyszyta do rękawa, nie przerywa ciągłości włókien nośnych.

Rola rękawa ochronnego wykracza daleko poza estetykę. Zewnętrzny rękaw (również poliestrowy, ale w tkance o większej odporności na ścieranie) chroni delikatne włókna nośne przed trzema głównymi zagrożeniami. Przetarcie mechaniczne – bezpośredni kontakt włókien z chropowatymi powierzchniami ładunku czy ostrymi krawędziami szybko degradowałby ich wytrzymałość. Rękaw przyjmuje to ścieranie, pozostawiając rdzeń nietknięty (dopóki rękaw jest sprawny). Promieniowanie UV – włókna poliestrowe tracą wytrzymałość pod wpływem długotrwałej ekspozycji na słońce.

Rękaw zawiera dodatki UV-stabilizacyjne, znacznie przedłużające żywotność zawiesia pracującego na zewnątrz. Wilgoć i zanieczyszczenia – choć poliester jest stosunkowo odporny na wodę, rękaw zapewnia dodatkową barierę przed piaskiem, pyłem, smarami, które mogłyby penetrować między włókna.

Współczynnik bezpieczeństwa 7:1 jest standardem dla zawiesi tekstylnych, wyższy niż dla linowych (5:1) czy łańcuchowych (4:1). Oznacza to, że zawiesia wężowe 10t muszą wytrzymać test obciążenia 70 ton przed zerwaniem. Ten większy zapas bezpieczeństwa wynika z faktu, że materiały syntetyczne są bardziej podatne na degradację przez czynniki środowiskowe (UV, temperatura, chemikalia) niż stal, więc norma wymaga większego marginesu.

Kod kolorystyczny i identyfikacja udźwigu (WLL)

Standard kolorów zgodny z normą PN-EN 1492-2 to uniwersalny język bezpieczeństwa w branży dźwignicowej. Każdy kolor rękawa jednoznacznie identyfikuje udźwig roboczy (WLL – Working Load Limit):

• Fioletowy = 1 tona (1000 kg)
• Zielony = 2 tony (2000 kg)

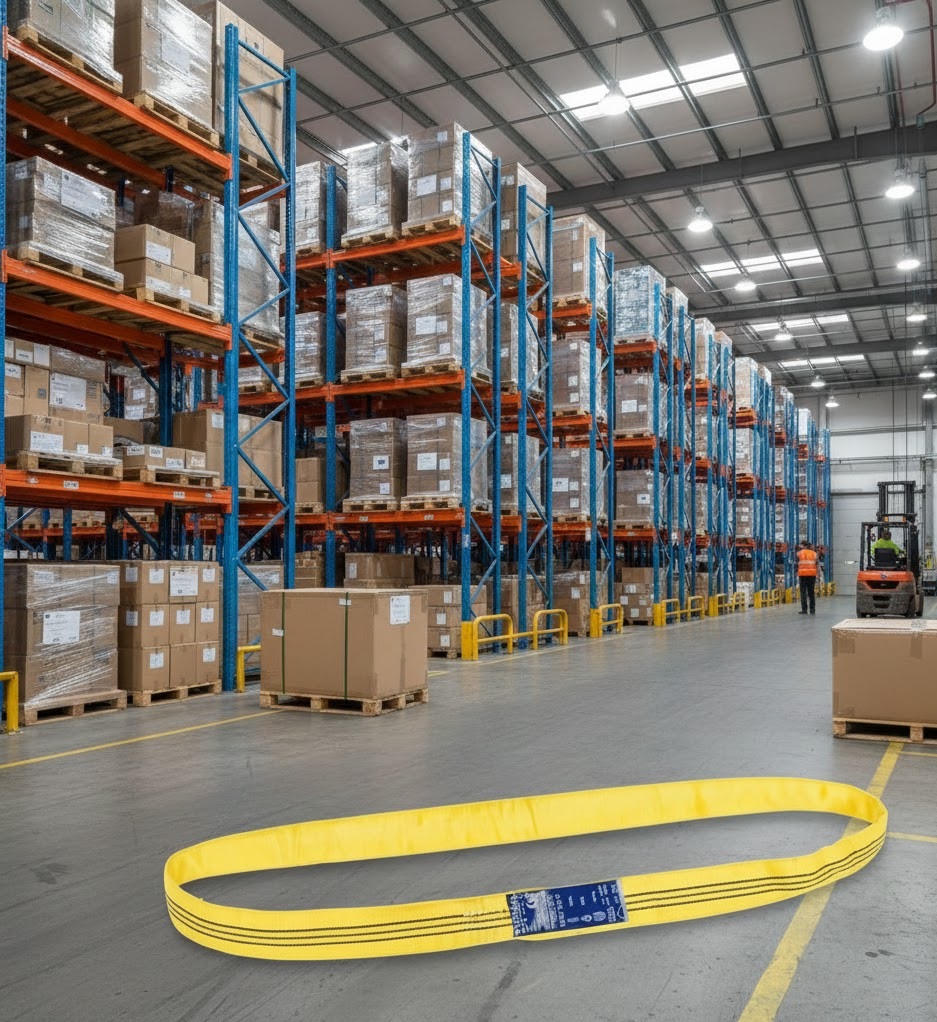

• Żółty = 3 tony (3000 kg)
• Szary = 4 tony (4000 kg)
• Czerwony = 5 ton (5000 kg)
• Brązowy = 6 ton (6000 kg)
• Niebieski = 8 ton (8000 kg)
• Pomarańczowy = 10 ton (10000 kg)

Ten system jest genialny w swojej prostocie – operator na pierwszy rzut oka, z odległości, nawet bez czytania etykiety, wie z czym ma do czynienia. Zapobiega to niebezpiecznym pomyłkom, gdzie ktoś mógłby użyć zawiesia o zbyt niskim udźwigu. W środowisku przemysłowym, gdzie dziesiątki zawiesi różnych udźwigów są przechowywane razem, kolorystyka to pierwsza linia obrony przed błędem ludzkim.

Znaczenie czarnych nitek przeszytych na rękawie to dodatkowy, dublujący system identyfikacji. Wiele zawiesi ma czarne nitki przeszyte wzdłuż rękawa – każda nitka reprezentuje określoną jednostkę udźwigu (zazwyczaj 1 tonę, choć u niektórych producentów może być inaczej – zawsze sprawdź dokumentację). To zabezpieczenie na wypadek wyblaknienia koloru rękawa (długotrwała ekspozycja na UV może zmienić odcień) – operator może policzyć nitki i zweryfikować udźwig. Czarne nitki są kontrastowe wobec każdego koloru rękawa, łatwo widoczne.

Etykieta informacyjna na zawiesia zawiera pełną specyfikację techniczną: producent, numer seryjny lub partii, WLL w różnych konfiguracjach (prosty, uduszenie, koszyk), długość nominalna (obwód całkowity), norma zgodności (EN 1492-2), rok produkcji, oznaczenie CE. Ta etykieta jest prawnie wymagana – zawiesie bez czytelnej etykiety musi zostać wycofane z eksploatacji, nawet jeśli fizycznie jest w doskonałym stanie. Nie ma możliwości pewnej identyfikacji udźwigu bez etykiety (kolor może zwodzić jeśli wyblakł).

Zalety zawiesi wężowych w praktyce przemysłowej

Elastyczność to coś więcej niż wygoda – to bezpieczeństwo. Zawiesia wężowe doskonale przylegają do nieregularnych kształtów ładunków, rozdzielając ciśnienie na większą powierzchnię. Porównaj to z twardym hakiem stalowym czy linką, która koncentruje całe obciążenie w wąskim punkcie kontaktu – na delikatnych powierzchniach (aluminium, tworzywa, lakier) to przepis na uszkodzenie. Wężowe zawiesie obejmuje ładunek miękko, jak ramię, nie jak imadło.

Łatwość składowania i transportu – zawiesie 5-tonowe zmieści się w plecaku, 10-tonowe w niewielkiej torbie. Operatorzy mobilni (np. ekipy montażowe pracujące na różnych budowach) doceniają, że pełen komplet zawiesi różnych udźwigów waży razem kilkanaście kilogramów i mieści się w bagażniku, podczas gdy ekwiwalentny zestaw zawiesi stalowych wymagałby małej przyczepy.

Odporność na wilgoć i smary – w przeciwieństwie do lin stalowych, które korodują w wilgotnych warunkach i wymagają regularnego smarowania (które z kolei brudzi ładunki i ręce operatorów), poliester jest chemicznie obojętny wobec wody i większości olejów przemysłowych. Zawiesie może być mokre bez utraty właściwości. Łatwe czyszczenie – brudne zawiesia można prać wodą z mydłem, wysuszyć i wracają do pełnej sprawności. To niemożliwe z linami stalowymi czy łańcuchami.

Ochrona dłoni operatora to aspekt często niedoceniany. Liny stalowe mają wystające końce drutów (“wąsy”), które są ostre jak igły – zranione dłonie to codzienność przy pracy z linami. Łańcuchy stalowe są zimne, twarde, mają ostre krawędzie ogniw. Zawiesia poliestrowe wężowe są miękkie, ciepłe w dotyku, bez ostrych elementów. To czyni je przyjaznym dla operatorów, co przekłada się na większą chęć stosowania odpowiedniego osprzętu zamiast “jakichś improwizacji”.

Bezgłośność operacji – metalowe osprzęty (liny, łańcuchy) uderzając o siebie czy o podnoszone elementy tworzą hałas, często bardzo dokuczliwy w halach produkcyjnych. Tekstylne zawiesia pracują praktycznie bezgłośnie, poprawiając komfort akustyczny środowiska pracy.

Lin-Dar – dostarczamy rozwiązania tam, gdzie liczy się precyzja

W Lin-Dar rozumiemy, że transport ciężkich maszyn, jachtów czy delikatnych konstrukcji stalowych wymaga osprzętu, który “wybacza” błędy i nie rysuje powierzchni. Nasze zawiesia wężowe są starannie selekcjonowane pod kątem jakości splotu włókien i wytrzymałości rękawa ochronnego. Jako wieloletni partner przemysłu ciężkiego, transportu morskiego i budownictwa, dostarczamy produkty które przechodzą rygorystyczne testy obciążeniowe zgodnie z normami europejskimi, oferując naszym klientom pewność, że każde podniesienie ładunku odbywa się zgodnie z najwyższymi standardami bezpieczeństwa.

Zawiesia wężowe kołowe producent bezpośrednio – eliminując pośredników gwarantujemy konkurencyjne ceny przy zachowaniu jakości potwierdzonych certyfikatami jednostek notyfikowanych. Każde zawiesie posiada pełną dokumentację zgodności z PN-EN 1492-2, atesty oraz widoczną, trwałą etykietę identyfikacyjną zawierającą wszystkie wymagane dane techniczne.

Oferujemy pełen zakres udźwigów – od 1 tony do 10 ton w standardzie, oraz możliwość zamówienia zawiesi o nietypowych parametrach (większe udźwigi, specyficzne długości, wzmocnione rękaw y do ekstremalnych warunków). Zawiesia wężowe 10t cena w naszej ofercie to optymalna relacja jakości do kosztu – nie sprzedajemy najtaniej, ale gwarantujemy że produkt będzie służył latami przy zachowaniu pełnych parametrów bezpieczeństwa.

Doradztwo techniczne to integralny element naszej oferty – pomożemy dobrać odpowiedni typ zawiesia do specyfiki ładunków, wskażemy dodatkowe akcesoria (rękawy ochronne, narożniki) jeśli są potrzebne, przeszkolimy Twój personel w zakresie prawidłowej eksploatacji. Zależy nam nie tylko na sprzedaży, ale na budowaniu długoterminowych relacji opartych na bezpieczeństwie i profesjonalizmie.

Bezpieczeństwo i eksploatacja: Kiedy wymienić zawiesie na nowe?

Kryteria zużycia tekstylnych zawiesi są bardziej restrykcyjne niż dla metalowych odpowiedników, ponieważ uszkodzenie może być mniej oczywiste wizualnie. Kontrola zawiesi wężowych powinna odbywać się przed każdym użyciem (szybka inspekcja wzrokowa) oraz szczegółowo minimum raz na 12 miesięcy przez osobę kompetentną.

Nacięcia rękawa głębsze niż 10% jego grubości to przesłanka do natychmiastowego wycofania. Nawet małe przecięcie rękawa eksponuje wewnętrzne włókna nośne na UV, wilgoć i ścieranie – degradacja postępuje lawinowo. Pęknięcia czy rozdarcia, niezależnie od rozmiaru, dyskwalifikują zawiesie. Nie ma “małego pęknięcia” – każde narusza integralność ochrony.

Stopienie włókien (widoczne jako przeszklone, stwardniałe fragmenty materiału) jest wynikiem kontaktu z gorącymi powierzchniami lub tarciem. Poliester topi się w temperaturze około 250°C, ale już przy 100-120°C zaczyna tracić wytrzymałość. Jeśli widzisz obszary gdzie materiał zmienił teksturę, stał się sztywny lub połyskliwy – zawiesie idzie do kasacji. Często stopienie występuje w miejscach gdzie zawiesie przesuwało się pod obciążeniem po chropawatej powierzchni (tarcie generuje ciepło).

Uszkodzenia szwów czy etykiety – jeśli szwy łączące etykietę z rękawem są rozerwane na więcej niż 10% długości, to sygnał degradacji. Całkowity brak etykiety lub jej nieczytelność (wyblakła, zniszczona) dyskwalifikuje zawiesie niezależnie od stanu fizycznego – nie ma pewnej identyfikacji udźwigu.

Wpływ temperatury na poliester – zakres temperatur pracy dla standardowych zawiesi poliestrowych to -40°C do +100°C. Poniżej -40°C włókna stają się kruche i mogą pękać. Powyżej +100°C zaczyna się degradacja termiczna. Dla prac w ekstremalnych temperaturach dostępne są specjalne zawiesia (np. z dodatkiem aramidu dla wysokich temperatur), ale standardowy poliester ma swoje granice.

Wpływ kwasów i zasad – poliester jest stosunkowo odporny na większość chemikaliów przemysłowych, ale ma swoje słabości. Mocne kwasy (siarkowy, solny) degradują włókna poliestrowe, obniżając wytrzymałość nawet o 50% przy przedłużonym kontakcie. Mocne zasady (wodorotlenek sodu, potasu) w wysokich stężeniach również szkodzą. Jeśli zawiesie pracuje w środowisku chemicznie agresywnym, wymaga częstszych inspekcji i wcześniejszej wymiany (zalecane skrócenie cyklu życia do 3-5 lat zamiast standardowych 7-10).

FAQ – Praktyczne odpowiedzi dla użytkowników zawiesi

Czy zawiesia wężowe można naprawiać?

Nie. Zgodnie z normą PN-EN 1492-2 oraz wytycznymi producentów i UDT, zawiesia tekstylne po wykryciu uszkodzenia rękawa ochronnego, włókien nośnych, szwów czy utracie czytelności etykiety muszą zostać wycofane z eksploatacji i zniszczone. Nie ma dopuszczalnej “naprawy” – nie można zaszyć rozdarcia, nie można wymienić rękawa, nie można “odświeżyć” etykiety. Każda próba naprawy stwarza nieakceptowalne ryzyko bezpieczeństwa, ponieważ nie ma możliwości pewnego określenia wytrzymałości po naprawie. Uszkodzone zawiesie należy fizycznie zniszczyć (przeciąć, by nie mogło zostać użyte przez kogoś innego) i zezłomować. Inwestycja w nowe zawiesie to koszt mniejszy niż potencjalne konsekwencje awarii naprawianego osprzętu.

Jak dobrać długość zawiesia kołowego?

Zawiesia wężowe są określane przez obwód całkowity oraz długość roboczą L1. Obwód to całkowita długość zamkniętego pierścienia (np. 2 metry obwodu). Długość robocza L1 to odległość od miejsca zaczepu (np. hak żurawia) do punktu kontaktu z ładunkiem, gdy zawiesie jest w prostej konfiguracji. Dla zawiesia o obwodzie 2m, długość robocza L1 to około 0,9-1,0 m (nieco krótsza niż połowa obwodu, bo część długości “zjadają” punkty zaczepu). Dobierając zawiesie, pamiętaj o wysokości podnoszenia – ładunek musi być na odpowiedniej wysokości nad podłożem, ale jednocześnie nie może wymagać podnoszenia haka żurawia do maksymalnych limitów (niebezpieczne). Złota zasada: długość robocza L1 powinna być o 20-30% większa niż minimalna potrzebna wysokość ładunku, dając margines bezpieczeństwa i wygodę operatora.

Czym różni się zawiesie wężowe od pasowego?

Konstrukcja rdzenia to fundamentalna różnica. Zawiesia pasowe (płaskie) to szeroka, płaska taśma tkana z włókien poliestrowych – włókna są przeplatane (osnowa i wątek) tworząc tkaną strukturę z oczkami uszytymi na końcach. Zawiesia wężowe mają rdzeń z równolegle ułożonych włókien zamkniętych w tubularny rękaw – włókna nie są tkane, tylko leżą prosto. To daje zawiesiom wężowym przewagę w wytrzymałości (włókna proste przenoszą obciążenie efektywniej niż przeplecione) oraz elastyczności (łatwiej formują się wokół nieregularnych kształtów). Zawiesia pasowe są bardziej uniwersalne w konfiguracji (można je składać, przekładać przez otwory), zawiesia wężowe są mocniejsze przy tej samej masie i lepiej chronią delikatne powierzchnie. Wybór zależy od aplikacji – do maszyn o gładkich powierzchniach, jachtów, konstrukcji lakierowanych: wężowe. Do elementów budowlanych, palet, ładunków o prostych kształtach: pasowe mogą wystarczyć.
